呼吸閥的密封結構介紹

2019-05-21 關注次數：

呼吸閥的密封結構：

呼吸閥的密封力主要來自于介質壓力和較小的彈簧力其密封比壓小。因此密封副的材料、結構和粗糙度決定了呼吸閥的動作靈活性和密封可靠性。

微啟式的呼吸閥應采用閥體和閥瓣為錐面的密封結構以保證密封副的緊密配合。O形圈選用橡膠材料，根據不同介質可選用耐油橡膠、氟橡膠和氯丁橡膠。

全啟式的呼吸閥可采用帶有反沖盤式的密封結構。當罐內達到開啟壓力，氣流開始泄放時，在反沖盤和閥瓣之間形成一個附加壓力區使閥瓣能夠迅速開啟，氣流噴出經錐徑加速，并由反沖盤折流向下利用高速氣流的反作用力，將閥瓣維持在較高的位置上，以達到全啟的良好效果。

閥瓣的密封圈有嵌入橡膠密封環式和鑄入橡膠密封環式。對于儲存冰醋酸和偏二甲阱等某種介質則選用聚四氟乙烯做密封圈，用壓力機將密封環壓入閥瓣中，從而達到密封可靠的要求。

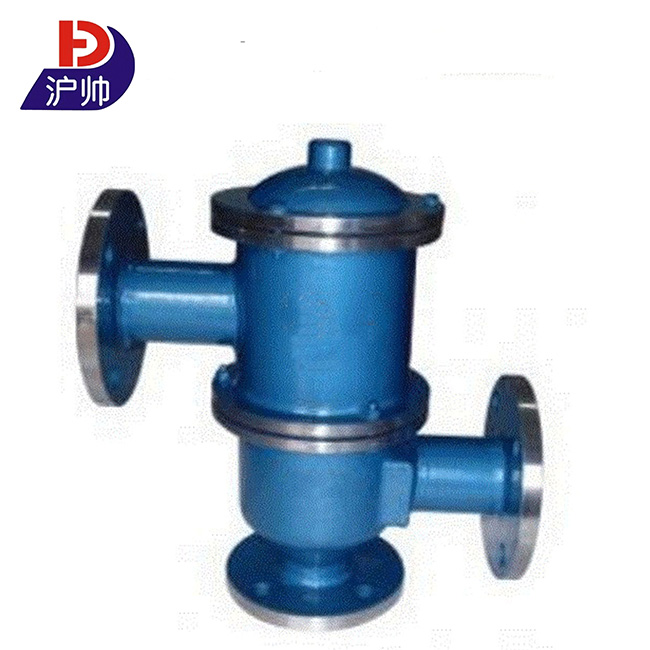

呼吸閥
