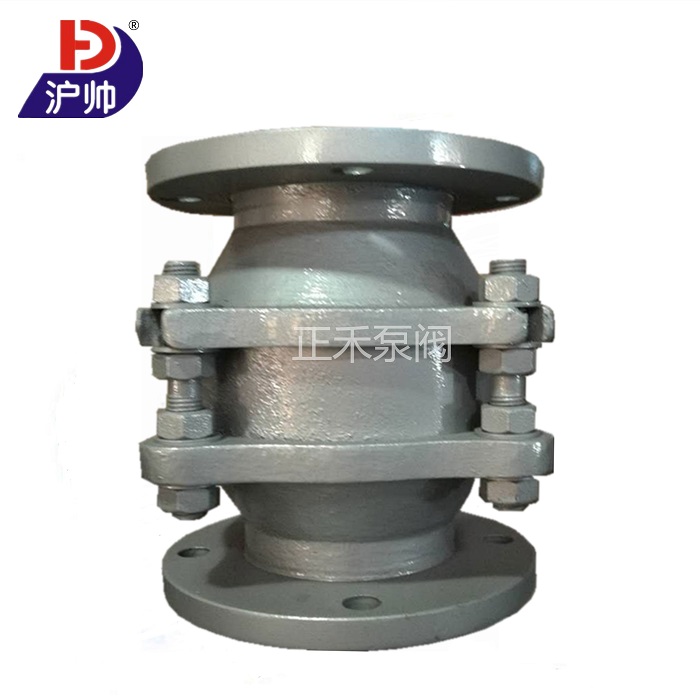

ZGB-1 波紋儲罐阻火器詳情介紹
ZGB-1 波紋儲罐阻火器產品概述：
石油儲罐波紋阻火器，用于安裝固定頂式儲罐上的重要阻火保護儲罐設備。它的功能是允許易燃易爆氣體通過，對火焰有阻止窒息作用。該阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，連續13次以亞音速火焰試驗每次都能阻火。易檢修，安裝方便，檢查時不用拆卸呼吸閥。耐燒性能合格，耐燒試驗1小時無回火現象。阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。殼體水壓試驗合格。
ZGB-1 波紋儲罐阻火器工作原理：
儲罐波紋型阻火器主要功能是允許易燃爆氣體通過、對外界傳入儲罐的火焰起有阻止窒息的作用。通常安裝在輸送或排放易燃易爆氣體的儲罐和管線上，是用來防止易燃?xì)怏w、液體的火焰和防止回火而引起危險意外發生的防火裝置。它的功能是允許易燃易爆氣體通過，對火焰有阻止窒息作用。
儲罐波紋型阻火器采用不銹鋼“N”形，雙層波紋帶為阻火芯件而且在芯件內部有一個十字結構的支架（或在表面壓上Y形架）借以增強芯件的牢靠性，避免芯件被點燃的介質所產生的爆炸壓力沖散。以此原理來設計三角形孔的高度阻止火焰的通過，再加上足夠的流道長度來吸收火焰的熱量，使其在芯件中熄滅，避免了氣體在芯件的另一端被復燃的可能性。
ZGB-1 波紋儲罐阻火器適用范圍
該阻火器適用于儲罐、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨、原油等，可與呼吸閥配套使用，又可單獨使用，內浮頂油罐通氣管上，加油站地下油罐通氣管上。

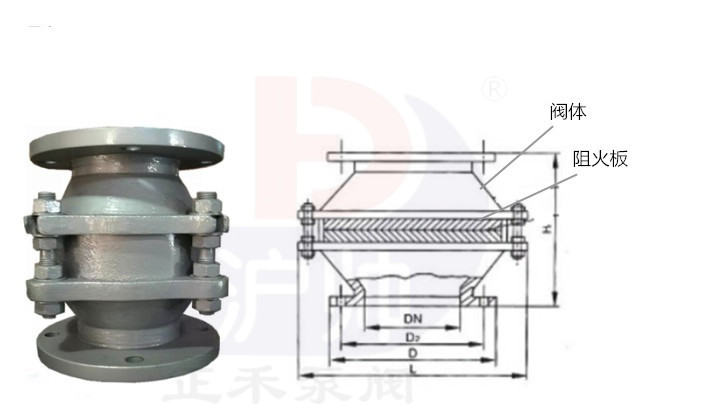

ZGB-1 波紋儲罐阻火器結構圖
ZGB-1 波紋儲罐阻火器部件材料：
閥體材料 | 碳鋼WCB、不銹鋼304、316、 |
阻火芯件材料 | 不銹鋼防爆阻火波紋板 |
密封件材料 | 耐油石棉橡膠、四氟PTFE |
環境溫度℃ | ≤480 |
公稱壓力(MPa) | 0.6~5.0 |
防爆級別 | BS5501:ⅡA、ⅡB、ⅡC |
ZGB-1 波紋儲罐阻火器國標法蘭連接外形尺寸： GB、JB
規格 | 安裝尺寸 | ||||
D2 | D | L | H | N-d | |
DN50 | Φ110 | Φ140 | 220 | 235 | 4×14 |
DN80 | Φ150 | Φ185 | 280 | 270 | 4×18 |
DN100 | Φ170 | Φ205 | 325 | 275 | 4×18 |
DN150 | Φ225 | Φ260 | 425 | 290 | 8×18 |
DN200 | Φ280 | Φ315 | 495 | 305 | 8×18 |
DN250 | Φ335 | Φ370 | 595 | 320 | 12×18 |
DN300 | Φ395 | Φ435 | 655 | 405 | 12×23 |
ZGB-1 波紋儲罐阻火器美標法蘭連接外形尺寸：ANSI、API、ASME 可供JIS標準
規格 | 安裝尺寸 | ||||
D2 | D | L | H | N-d | |
2" | Φ120.5 | Φ152 | 220 | 235 | 4×19 |
3" | Φ152.5 | Φ190 | 280 | 270 | 4×19 |
4" | Φ190.5 | Φ229 | 325 | 275 | 8×19 |
6" | Φ241.5 | Φ279 | 425 | 290 | 8×22 |
8" | Φ298.5 | Φ343 | 495 | 305 | 8×22 |
10" | Φ362 | Φ406 | 595 | 320 | 12×25 |
12" | Φ432 | Φ483 | 655 | 405 | 12×25 |
訂貨須知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準、操作壓力等詳細參數。以上產品尺寸為常規通用型號，如需其他規格尺寸、非標產品設計圖紙和詳細參數、或使用的場合非常重要的環境比較復雜時、請于我公司聯系，由我們的為您審核把關,竭誠為您服務。
