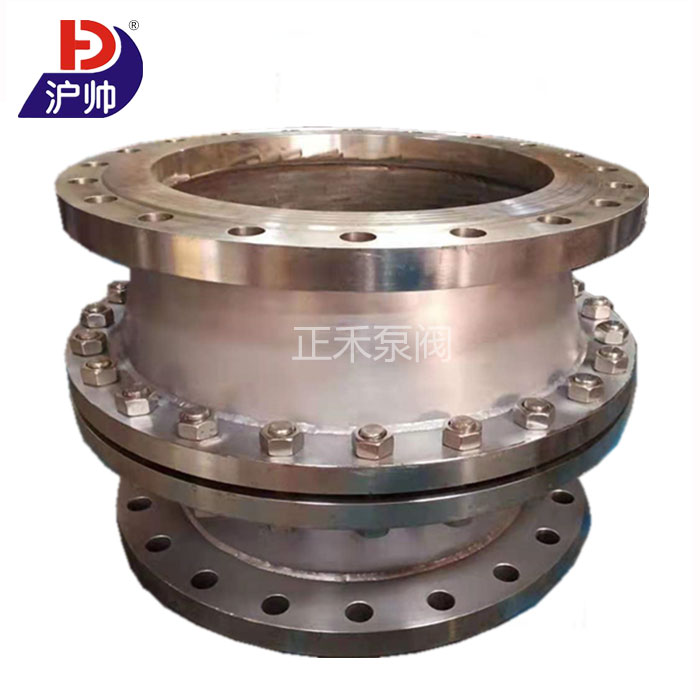

GZW-1型阻爆燃型管道阻火器詳情介紹
GZW-1阻爆燃型管道阻火器產品概述
阻爆燃型管道阻火器，又名管道阻火器，是用來阻止易燃?xì)怏w和易燃液體蒸汽的火焰向外蔓延的防火裝置。設計阻火內件時，是根據不同混合氣體的介質、氣體的組分、達到某一阻火速度值的有規則填料。當火焰進入阻火器后，被有規則的阻火元件切割成許多細小的火焰流，由于傳熱的作用和器壁效應，進入的氣體被冷卻，使冷卻的氣體達不到著火溫度，沒有著火溫度就不能形成燃燒，使火焰流猝滅，從而達到阻火目的。
GZW-1阻爆燃型阻火器產品介紹
阻爆燃型阻火器、適用于可燃?xì)怏w輸送過程中的防火裝置，是經過嚴謹?shù)淖杌鹄碚撛O(shè)計和精密的機械設備加工制造而成的，適用于石化、化工、輕工等行業的可燃?xì)怏w運輸過程中的防火裝置。
GZW-1阻爆燃型阻火器工作原理
阻爆燃型阻火器的作用是防止外部火焰竄入存有易燃易爆氣體的設備、管道內或阻止火焰在設備、管道間蔓延。是應用火焰通過熱導體的狹小孔隙時，由于熱量損失而熄滅的原理設計制造。阻爆燃型阻火器阻爆性能合格，連續13次阻爆性能試驗每次均能阻火。耐燒性能合格，耐燒試驗1小時無回火現象。殼體水壓試驗合格。符合國家標準的要求。
GZW-1阻爆燃型阻火器產品特點
1、產品結構合理，造型美觀，外殼為鑄造鋁合金，重量輕，安裝方便。
2、通常與呼吸閥配套或單獨使用，也可適用內浮頂式油罐的通氣管路上。
3、阻火層芯子采用不銹鋼材料，耐腐蝕性強，耐燒、阻爆等各項技術性能具有突出優良。

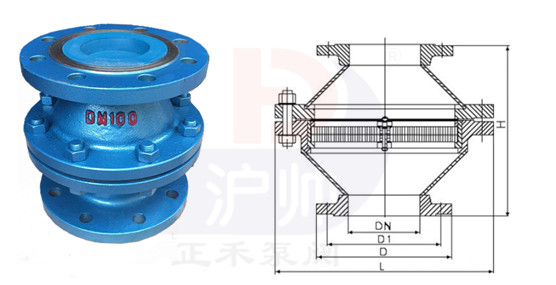

GZW-1型阻爆燃型管道阻火器結構圖
GZW-1阻爆燃型管道阻火器零部件材料
閥體材料 | 碳鋼WCB、不銹鋼304、316、 |
阻火芯件材料 | 不銹鋼防爆阻火波紋板 |
密封件材料 | 耐油石棉橡膠、四氟PTFE |
環境溫度 ℃ | ≤480 |
公稱壓力(MPa) | 0.6~5.0 |
防爆級別 | BS5501:ⅡA、ⅡB、ⅡC |
GZW-1阻爆燃型阻火器性能和阻火等級
結構形式 | 普通型 | 阻爆燃型 | 阻爆轟型 |
試驗安全間隙 | MESG≥0.9 | 0.5＜MESG＜0.9 | MESG≤0.5 |
阻火級別 | ⅡA | ⅡB | ⅡC |
使用場所 | 儲罐、管端放空 | 放空管、燃?xì)夤艿?/span> | 爆轟管道 |
GZW-1阻爆燃型阻火器主要外形與法蘭連接尺寸
型號 | 重 量 | PN | 外形尺寸 | 螺栓 | ||||
K | D | DL | L | 數量 | 螺紋 | |||
GZW-20 | DN20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
GZW-25 | DN25 | 85 | 115 | 195 | 200 | 4 | M12 | |
GZW-40 | DN40 | 110 | 150 | 245 | 240 | 4 | M16 | |
GZW-50 | DN50 | 125 | 165 | 245 | 240 | 4 | M16 | |
GZW-80 | DN80 | 160 | 200 | 280 | 250 | 8 | M16 | |
GZW-100 | DN100 | 180 | 220 | 335 | 260 | 8 | M16 | |
GZW-150 | DN150 | 240 | 285 | 460 | 360 | 8 | M20 | |
GZW-200 | DN200 | 295 | 340 | 520 | 420 | 12 | M20 | |
GZW-250 | DN250 | 355 | 405 | 580 | 430 | 12 | M24 | |
GZW-300 | DN300 | 410 | 460 | 705 | 450 | 12 | M24 | |
GZW-600 | DN600 | 770 | 840 | 1120 | 580 | 20 | M33 | |
GZW-1管道阻火器的維護保養方法
1. 管道阻火器每隔半年應檢查一次，檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
2. 被堵塞的阻火器阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
3. 清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。4. 重新安裝阻火器時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。
5、目前，阻火器人們知道的比較多的是應用在燃?xì)馔咚诡惖呐欧畔到y(tǒng)上。其實，阻火器的用途有很多，只是平時沒有留意而已。阻火器又叫防火器，主要是因?yàn)槠渥饔檬菫榱朔乐够鹧娓Z入存有易燃易爆的設備中或阻止火苗漫延。阻火器就是一種阻火保護管道裝置。
訂貨須知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準、操作壓力等詳細參數。以上產品尺寸為常規通用型號，如需其他規格尺寸、非標產品設計圖紙和詳細參數、或使用的場合非常重要的環境比較復雜時、請于我公司聯系，由我們的為您審核把關,竭誠為您服務。
