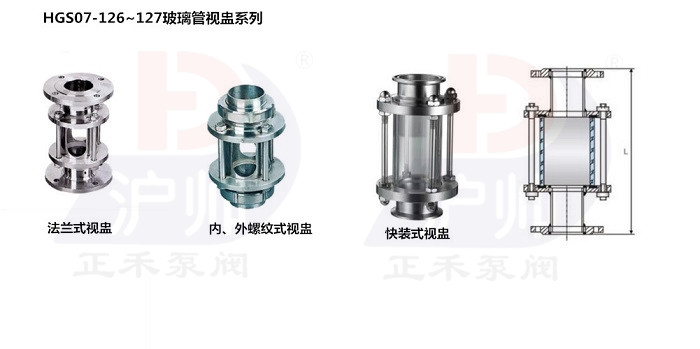

HGS07-126~127螺紋玻璃管視盅詳情介紹
HGS07-126~127玻璃管視盅產品概述：
玻璃管視盅，它是工業管道裝置上主要附件之翼，在石油、化工、醫藥、食品等工業生產裝置的管道中，可以從各個方位隨時觀察到管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。耐壓較低，一般適用于低壓管道，公稱壓力6公斤/厘米2的玻璃管視鏡中玻璃管無正式產品，如選用須進行試制。
玻璃視盅特點：
玻璃管視盅由連接法蘭、連接導管、玻璃管固定法蘭、玻璃管、加長螺栓、密封墊片組成。其中玻璃管固定法蘭夾住玻璃管，用加長螺栓固定，在同過連接導管連接上管道連接法蘭，這樣就組成了一個整體的玻璃管視盅。
不銹鋼玻璃視盅它的特點是擁有360℃的觀察面，可以從各個方位觀察到管道內介質的情況；耐壓較低，一般適用于低壓管線。
玻璃視盅安裝與維護：
1、玻璃視盅是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵；
2、玻璃管視盅的視窗玻璃屬宜損件，安裝視鏡時要輕拿輕放，均勻受力；
3、視盅玻璃耐溫耐壓有某一具體的局限，請嚴格執行說明書上之規定；
4、允許急變溫度＜60℃，玻璃因溫差過大會破裂；
5、根據壓力要求，可以適當加大上下法蘭的厚度，玻璃管的厚度，以提高抗壓能力,但相差不大。
玻璃視盅用途：
玻璃法蘭視盅適用于在石油、化工、醫藥、食品等工業生產裝置的管道中，不銹鋼玻璃管視盅能隨時觀察管道中的液體、氣體、蒸氣等介質的流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。不銹鋼玻璃視盅是工業管道裝置上主要附件之一，使用非常廣泛。
結構圖;
工作壓力（MPa）：≤0.6MPa
工作溫度（℃）：0～200℃
玻璃視盅主要材料表：
筒體材料 | 碳鋼WCB、不銹鋼304、321、316、316L、鋼內四氟 |
視窗材料 | 鋼化硼硅玻璃、石英玻璃 |
工作溫度（℃） | 0～180、300 |
使用壓力（MPa） | ＜0.6 |
密封件材質 | 聚四氟乙烯、聚四氟乙烯 |
連接形式 | 螺紋連接、法蘭連接 快裝式 |
允許急變溫度（℃） | ＜60 |
視盅外形連接尺寸：
玻璃管視盅的長度是統一的250MM，兩頭法蘭采用標準制作
G | DN | L | D | D1 | D2 | N-φ |
1/2 | 15 | 250 | 95 | 65 | 46 | 4-φ14 |
3/4 | 20 | 250 | 105 | 75 | 55 | 4-φ14 |
1 | 25 | 250 | 115 | 85 | 65 | 4-φ14 |
1/1/4 | 32 | 250 | 135 | 100 | 78 | 4-φ18 |
1/1/2 | 40 | 250 | 145 | 110 | 85 | 4-φ18 |
2 | 50 | 250 | 160 | 125 | 100 | 4-φ18 |
2/1/2 | 65 | 250 | 180 | 145 | 120 | 4-φ18 |
3 | 80 | 250 | 195 | 160 | 135 | 4-φ18 |
4 | 100 | 250 | 215 | 180 | 155 | 8-φ18 |
5 | 125 | 250 | 145 | 210 | 185 | 8-φ18 |
6 | 150 | 250 | 280 | 240 | 210 | 8-φ23 |
訂貨須知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準、操作壓力等詳細參數。以上產品尺寸為常規通用型號，如需其他規格尺寸、非標產品設計圖紙和詳細參數、或使用的場合非常重要的環境比較復雜時、請于我公司聯系，由我們的為您審核把關,竭誠為您服務。
