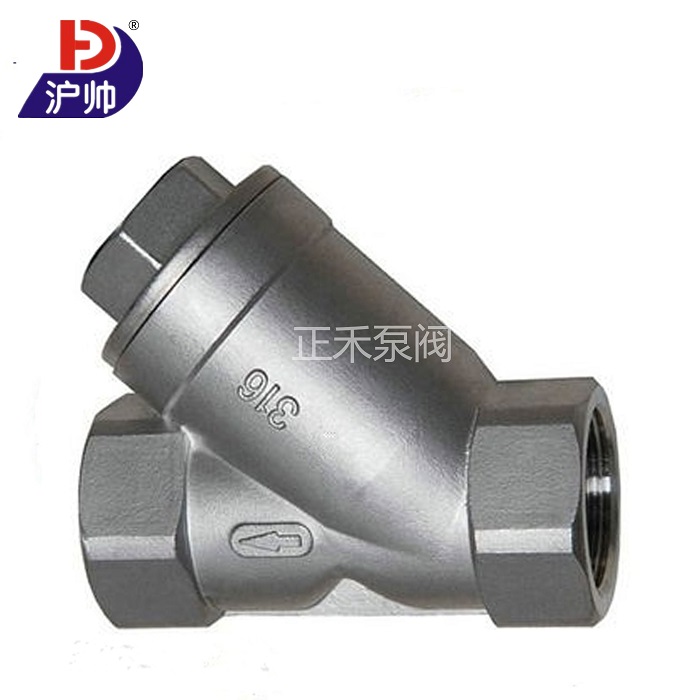

GL11-Y型內螺紋過濾器

GL11-Y型內螺紋y型過濾器產品概述：

y型過濾器屬于管道粗過濾器系列，也可用于氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障正常生產的作用。y型過濾器具有制作簡單、安裝清洗方便、納污量大等優點。過濾器是輸送介質管道上不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清理介質中的雜質，以保護閥門及設備的正常使用。

當流體進入置有某一規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾網筒取出，處理后重新入即可，因此，使用維護 為方便。由本廠自行開模生產的精鑄y型過濾器具有制作簡單、安裝清洗方便、納污量大等優點。 一、內螺紋Y型過濾器產品原里:

主要用于水、油、氣管道和各種設備上不可缺少的一種裝置，它主要清理管內中的介質，來保護減壓閥、泄壓閥、定水位閥和水泵等設備，以達到正常運轉。安裝時請安在進口處，一般用水濾網采用10～30目/cm2,用氣濾網采用40～100目/cm2，用油濾網采用60～200目/cm2 。主要安裝于進水管路中各配套閥門的前端，當管道中的介質入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。

二、內螺紋Y型過濾器產品特點:

抗污性強，排污方便；流通面積大，壓力損失小；結構簡單，體積小．重量輕過濾網材質，304、316、316L。A型表示：精鑄碳鋼體，B型精鑄不銹鋼體，C型精鑄黃、青銅。連接形式：N表示螺紋，W表示承插焊、F表示法蘭式。

①　過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成，不銹鋼鋼絲網屬易損件，需特別保護。

②　當過濾器工作一段時間后，過濾器芯內沉淀了某一些的雜質，這時壓力降增大，流速會下降，需及時清理過濾器芯內的雜質。

③　清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞。

④　如發現不銹鋼鋼絲網變形或損壞，需馬上更換。

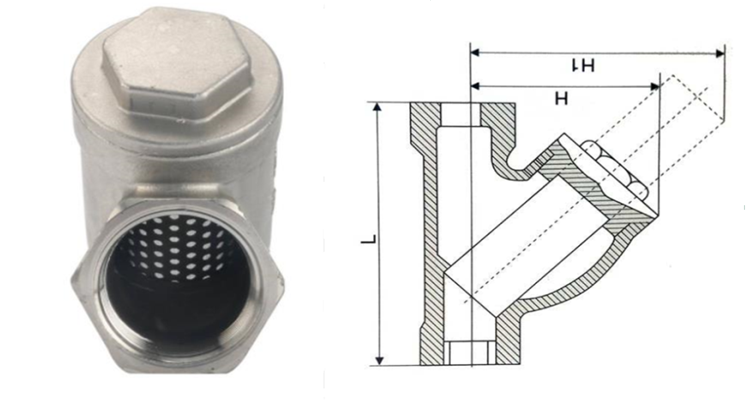

三、Y型內螺紋過濾器結構圖：

四、Y型內螺紋過濾器性能范圍：

三、Y型內螺紋過濾器產品材料選用表：

五、Y型內螺紋過濾器尺寸參數：
