ZFQ-1型不銹鋼全天候阻火呼吸閥 儲罐呼吸閥

ZFQ-1型全天候阻火呼吸閥產品概述：

阻火呼吸閥,又名LFH-IZ阻火呼吸閥，阻火呼吸閥集阻火器功能與呼吸閥功能為一體，其新穎的結構。它是石化儲罐的新型呼吸設備，其優點是阻火呼吸性能好，重量輕，維修方便。

一、ZFQ-1型阻火呼吸閥工作原理：

全天候阻火呼吸閥安裝在儲罐頂部，既有阻火功能又解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。

二、ZFQ-1型阻火呼吸閥適用范圍：

阻火呼吸閥適用于儲存內點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用，它在-35℃-60℃的溫度環境中正常工作。1
三、ZFQ-1型阻火呼吸閥特點及性能:

1：新型阻火呼吸閥材質采用：鑄鋼，不銹鋼，鋁合金耐腐蝕性好。

2：閥盤，閥封環采用不銹鋼四氟乙烯材料。耐低溫，防凍性能好。

3：該閥是安裝在固定頂罐上的通風裝置，減少油品的蒸發消耗，控制儲罐壓力作用。

4：本閥具有通風量大，泄露量小，耐腐蝕，防凍性能好。

5：他能對石油儲罐內外壓力進行自動調節的特點。

6：結構簡單，重量輕，易檢修，安裝方便。

7：阻爆性能合格，連續13次阻爆性能試驗每次都能阻火。

8：耐低溫防凍通性合格：在-42度操作2小時，壓力閥盤，真空閥盤和密封均無變形現象，符合標準要求。

9：在常溫36度連續操作72小時，動作10000次，壓力閥盤，真空閥盤和導桿接觸面無任何磨損和碰傷跡象，導桿升降靈敏無卡死現象。

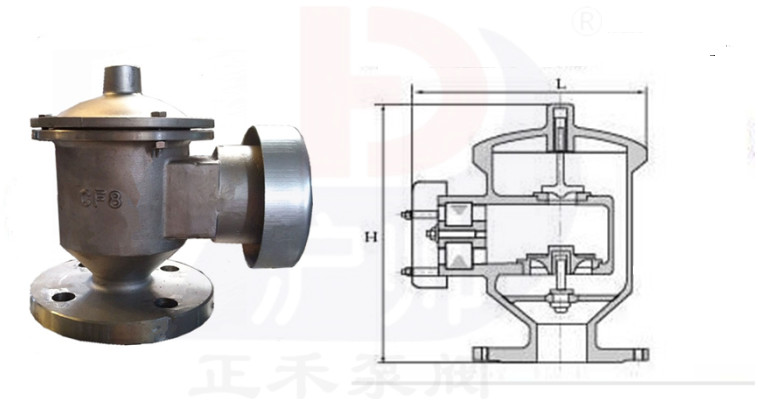

結構圖;

四、ZFQ-1型全天候阻火呼吸閥主要技術參數：

五、ZFQ-1型全天候阻火呼吸閥主要外形與連接尺寸：

六、ZFQ-1型阻火呼吸閥安裝：

1.呼吸閥應安裝在儲罐氣源的高點，以降低物料蒸發損耗和以便順利地提供通向呼吸閥直接和大的通道。通常對于立式罐，呼吸閥應盡量安裝在罐頂中間頂板范圍內，對于罐頂需設隔熱層的儲罐、可安裝在梯子平臺附近；
2.當需要安裝兩個呼吸閥時，它們與罐頂中心應對稱布置；
3.若呼吸閥用在氮封罐上，則氮氣供氣管的接管位置應遠離呼吸閥接口，并由罐頂部插入儲罐內約200mm，這樣氮氣進罐后不直接排出，達到氮封的目的。

七、ZFQ-1阻火呼吸閥維護與保養：

為了呼吸閥使用正常，應在3-6個月內定期將波紋阻火層拆下，清洗干凈，保證阻火層上每個孔暢通，防止堵塞，確保正常使用。定期檢查通風氣正、負閥盤動作是否靈活，導桿及閥盤接觸密封面有無損壞，如有損壞應立即調換。在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，閥盤升降靈活。新閥啟用時，應安裝前清理閥盤間的防震物，否則呼吸閥將失靈。
