Q641F/H氣動球閥

Q641F/H 氣動球閥產品概述：

氣動球閥是球閥配上氣動執行器，氣動執行器的執行速度相對較快，快的開關速度0.05秒/次，所以通常也叫氣動快速切斷球閥。氣動球閥通常配置各種附件，比如電磁閥、氣源處理三聯件、限位開關、定位器、控制箱等，以實現就地控制和遠距離集中控制，在控制室里就可以控制閥門的開關，不需要跑到現場或者高空和危險地帶來手動控制,在很大程度上節約了人力資源以及時間和保護性 。

一、Q641F/H氣動球閥工作原理：

氣動球閥只需要用氣動執行器用氣源旋轉90度的操作和很小的轉動力矩就能關閉嚴密。平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥適宜直接做開閉使用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。

二、Q641F/H 氣動球閥型號試驗壓力參數：

氣密封試驗 ：0.5～0.7
工作溫度 ：PTFE≤150℃　PPL≤300℃ 碳纖≤350℃
適用介質 ：水、油、蒸汽 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）
設計、制造：GB/T12237-89
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN15~DN150mm
公稱壓力：PN1.6、2.5、4.0MPa

三、Q641F/H 氣動球閥使用維護

范圍：本說明書適用于法蘭連接端的電動（或氣動）球閥。
2、組成：由電動（或氣動）執行機構與球閥閥體部分組成，其連接靠支架和連接軸。
3、使用限制
1)溫度和壓力限制
2)銘牌顯示有球閥操作溫度下所允許的操作壓力。
3)使用PTFE或RTFE材質的閥座和密封件，操作溫度應在150度到200度之間。其他類型的閥座和密封件的操作溫度，應受到檢核。
4)低溫閥的公稱壓力等級 (PN)，可表明閥在正常溫度狀態下的工作壓力。（例如：PN4.0，表明其操作溫度在－290C～380C時的工作壓力為40 Bar(4.0MPa)）。
5)電動或氣動執行機構的注意事項參見其相應的說明書

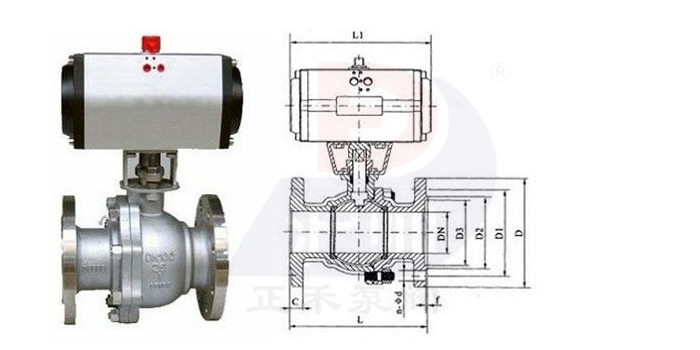

結構圖;

Q641H/F-40P氣動球閥：
