HXF-P型真空破壞閥

HXF-P型真空破壞閥產品概述

真空破壞閥也可以稱之為真空釋放閥是新一代的產品，主要應用于容器或者管道當中，在管道或者窗口因系統運行或者停機產生負壓時真空逐步升高，如果管道當中安裝此閥門能夠自動進行開啟，破壞真空，使管道及其它設備不會真為真空升高而產生生癟、凹裂等現象，從而保護設備的平衡。

HXF-P型真空破壞閥特點

1、真空破壞閥作用于水輪機的后端，當真空度達到本閥的設定值范圍 時，閥門開始開啟，向管內補氣。

2、本閥閥門采用不銹鋼纖焊技術，以保證良好密封效果。

3、出廠時，按閥門開始開啟真空度調整好，（其他要求時請注明。）

HXF-P型真空破壞閥工作原理

當容器或者管道的壓力低于設計壓力-0.01Kg~-0.1Kg時，由于管道內真空作用下，安裝在閥瓣上面的彈簧開始工作，閥瓣垂直得往下打開，此時外面的大氣進入容器中，破壞真空 。當容器的壓力達到+0.5Kg時，閥瓣被氣壓頂上去，形成密封 。

HXF-P型真空破壞閥主要技術參數

A：法蘭接口：HG20594-97

B：操作壓力：開啟壓力9.80665x10-3bar-9.31631x10-1bar

C：閥體：SS304或CS

D：密封：SS304襯PO

E：使用溫度：60℃

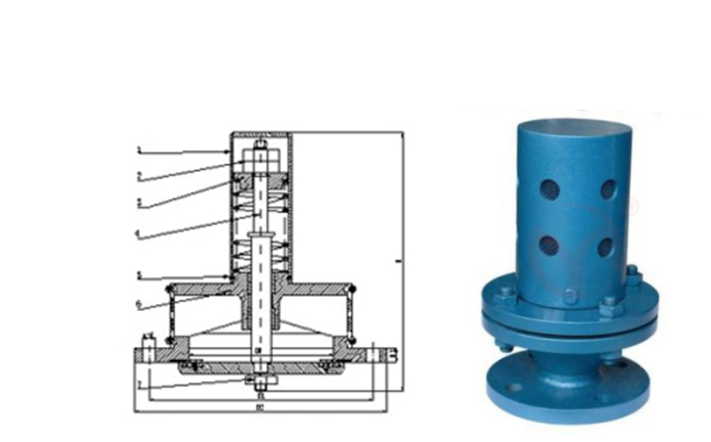

HXF-P型真空破壞閥結構圖

真空破壞閥外形尺寸和連接尺寸

真空破壞閥安裝：

1：真空破壞閥進氣口應向下；

2：真空破壞閥應安裝于設備的頂部，大型的應裝在高出出水口、高溢流水位150mm以上；

3：設有排氣閥時，應裝在排氣閥的下側；

4：有凍結時，其進水管的低位置宜設置放空泄水閥；

5：出廠前都已經過調試，各部位、彈簧、螺絲、拉桿請勿擰動。

真空破壞閥維修和保養：

為了確定真空破壞閥的性能達到設計和使用需求、應每隔6個月檢查和保養。打開上蓋、檢查負壓蓋動作是否靈活、有無卡阻現象或變形、重新安裝壓力蓋時、要保證接觸面的嚴密、導桿的靈活、操作壓力是否在正常值。

訂貨須知：

訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準、操作壓力等詳細參數。以上產品尺寸為常規通用型號，如需其他規格尺寸、非標產品設計圖紙和詳細參數、或使用的場合非常重要的環境比較復雜時、請于我公司聯系，由我們的為您審核把關,竭誠為您服務。
