PCL型立式泡沫產生器詳情介紹
PCL型立式泡沫產生器產品概述
立式泡沫產生器是安裝在油罐上層圈板的罐壁上，用于油罐滅火時噴射泡沫的消防消防裝置。噴口用玻璃片與罐內空氣封隔，起到防止罐內油液或油氣進入泡沫室與消防管道的作用。當供給的泡沫混合液流，經輸送管道通過產生器時形成空氣泡沫進入油罐，撲來油類火災。
PCL型立式泡沫產生器工作原理
PCL系列泡沫產生器主要由泡沫產生器組、泡沫噴管（現場自制）和導流板三個部分組成。當泡沫混合液流過泡沫產生器時，形成擴散的霧化射流，在其周圍產生負壓，吸入空氣形成泡沫。空氣泡沫通過泡沫噴管到導流板上，再經導流板折射到儲罐內罐壁上覆蓋燃燒液面。

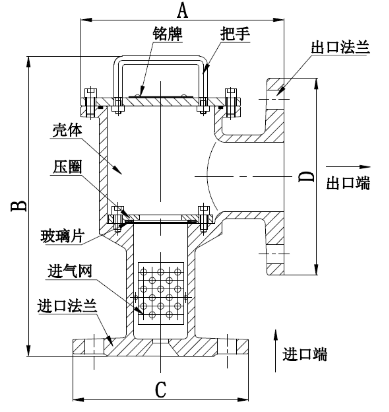

PCL型立式泡沫產生器結構圖
PCL型立式泡沫產生器技術參數
型號 | 額定進口壓力(MPa) | 工作壓力范圍 | 額定混合液量(L/S) | 發泡倍數 | 特性系數K值 |
PCL8 | 0.5 | 0.3~0.6MPa | 4 | ≥6 | 108 |
PCL8 | 0.5 | 0.3~0.6MPa | 8 | ≥6 | 215 |
PCL24 | 0.5 | 0.3~0.6MPa | 16 | ≥6 | 430 |
PCL24 | 0.5 | 0.3~0.6MPa | 24 | ≥6 | 645 |
