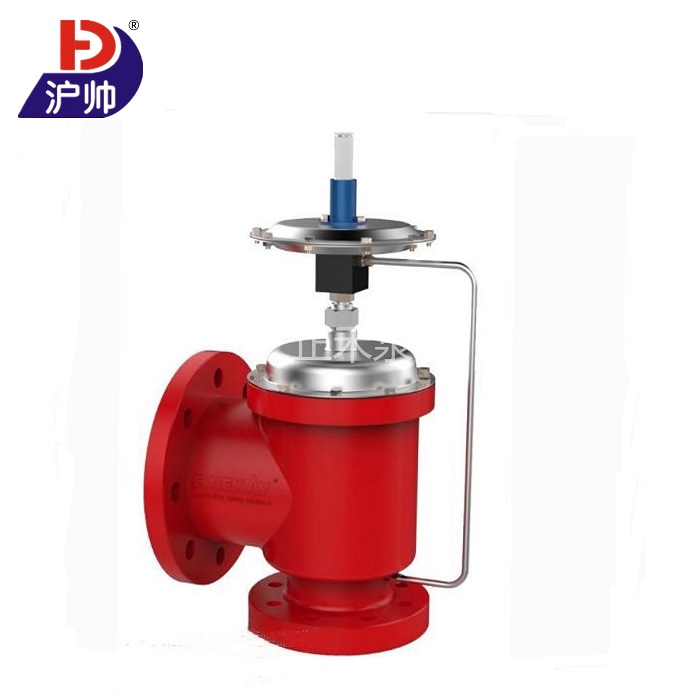

9805型先導式單呼閥

9805型先導式呼吸閥產品概述：

帶有管道輸送功能的先導式泄放閥用在液體儲罐上及其它容器或系統中以防止由于內部壓力或真空過大對這些容器或系統造成破壞。與標準泄壓閥相比，先導式泄壓閥有兩個主要優點：1、它對設定的壓力具有氣密性 2、當小于設定壓力的10％時，它是打開的。這些特性使得它的工作壓力非常接近儲存罐允許的大工作壓力。高工作壓力減少了蒸發和排氣量，從而降低產品的損失和處理排放的成本。

一、工作原理

1、先導式呼吸閥A的功能是控制主動閥的壓力或主動閥的上圓頂帽。致動隔板的有用面積（1）比閥座區要大很多。儲罐的壓力作用于制動隔板的上面和主閥座區。因?yàn)橛忻娣e比，向下力（致動器）比開啟力（閥座）要大，這樣就形成了一個密封主閥座。

2、當存儲罐的壓力達到調定壓力時，作用于控制閥感應隔板的向上的力就會克服向只要存儲罐的壓力高于控制閥的調定壓力，主閥就會保持開啟（或者流動）狀態。

3、當存儲罐的壓目前在接管式呼吸閥容易產生靜電的部位，做了技術改進添加了聚四氟乙烯墊片所以不需要接靜電排放裝置。

4、流到上圓頂帽。 當上圓頂帽的壓力上升時，支撐板聯合裝置就會緊貼著底座。 可調噴口或者排放針影響主閥的閉合。排放可以從對于調節操作的零開始變化到對于快動作操作的10％。

結構圖：

二、產品性能：
