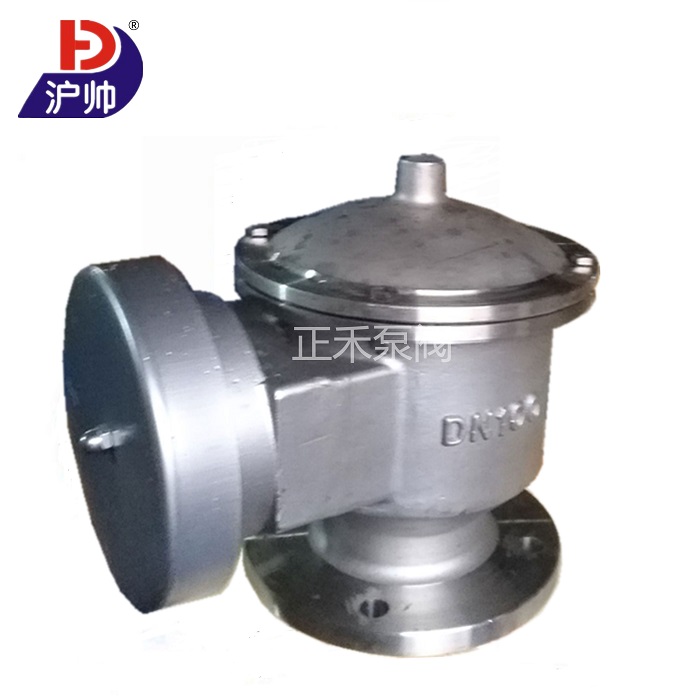

呼吸閥工作原理及分類

【摘要】呼吸閥是指既保證貯罐空間在一壓力范圍內與大氣隔絕、又能在超過或低于此壓力范圍時與大氣相通（呼吸）的一種閥門。其作用是防止貯罐因超壓或真空導致破壞，同時可減少貯液的蒸發損失。讓小編為大家簡單闡述一下呼吸閥的工作原理及分類。

呼吸閥是維護儲罐氣壓平衡，減少介質揮發的安全節能產品，呼吸閥充分利用儲罐本身的承壓能力來減少介質排放，其原理是利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓；當往罐外抽出介質，使罐內上部氣體空間的壓力下降，達到呼吸閥的操作負壓時，罐外的大氣將頂開呼吸閥的負壓閥盤頂開，使外界氣體進入罐內，使罐內的壓力不再繼續下降，讓罐內與罐外的氣壓平衡，來保護儲罐的安全裝置。

呼吸閥的工作原理

呼吸閥主要由閥座、閥罩、保護罩及由真空和壓力控制的兩組啟閉裝置組成。啟閉裝置包括閥瓣、導桿、彈簧、彈簧座及密封環等。當罐內壓力達到額定呼出正壓時，壓力閥瓣開啟，罐內蒸氣排出；當罐內真空度達到額定吸入負壓時，真空閥瓣開啟，空氣進入。

當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；

當往罐內補充介質，使罐內上部氣體空間的壓力升高，達到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續加高，罐外的大氣將頂開呼吸閥的負壓閥盤；

呼吸閥的排放計算

固定頂罐的呼吸排放可用下式估算其污染物的排放量：

LB=0.191×M（P/（100910-P））^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC

式中：LB-固定頂罐的呼吸排放量（Kg/a）；

M-儲罐內蒸氣的分子量；

P-在大量液體狀態下，真實的蒸氣壓力（Pa）；

D-罐的直徑；

H-平均蒸氣空間高度；

△T-24小時之內的平均溫度差（℃）；

FP-涂層因子（無量綱），根據油漆狀況取值在1~1.5之間；

C-用于小直徑罐的調節因子（無量綱）;直徑在0~9m之間的罐體，C=1-0.0123(D-9)^2 ; 罐徑大于9m的C=1；

KC-產品因子（石油原油KC取0.65，其他的有機液體取1.0）

呼吸閥的分類

一、緊定式呼吸閥

緊定式呼吸閥通常用于低壓直通管道，密封性能取決于塞子和塞體之間的吻合度好壞，其密封面的壓緊是依靠擰緊下部的螺母來實現的。一般用于PN≤0.6Mpa。

二、填料式呼吸閥

填料式呼吸閥是通過壓緊填料來實現塞子和塞體密封的。由于有填料，因此密封性能較好。通常這種呼吸閥有填料壓蓋，塞子不用伸出閥體，因而減少了一個工作介質的泄漏途徑。這種呼吸閥大量用于PN≤1Mpa的壓力。

三、自封式呼吸閥

自封式呼吸閥是通過介質本身的壓力來實現塞子和塞體之間的壓緊密封的。塞子的小頭向上伸出體外，介質通過進口處的小孔進入塞子大頭，將塞子向上壓緊，此種結構一般用于空氣介質。

四、油封式呼吸閥

呼吸閥的應用范圍不斷擴大，出現了帶有強制潤滑的油封式呼吸閥。由于強制潤滑使塞子和塞體的密封面間形成一層油膜。這樣密封性能好，開閉省力，防止密封面受到損傷。
